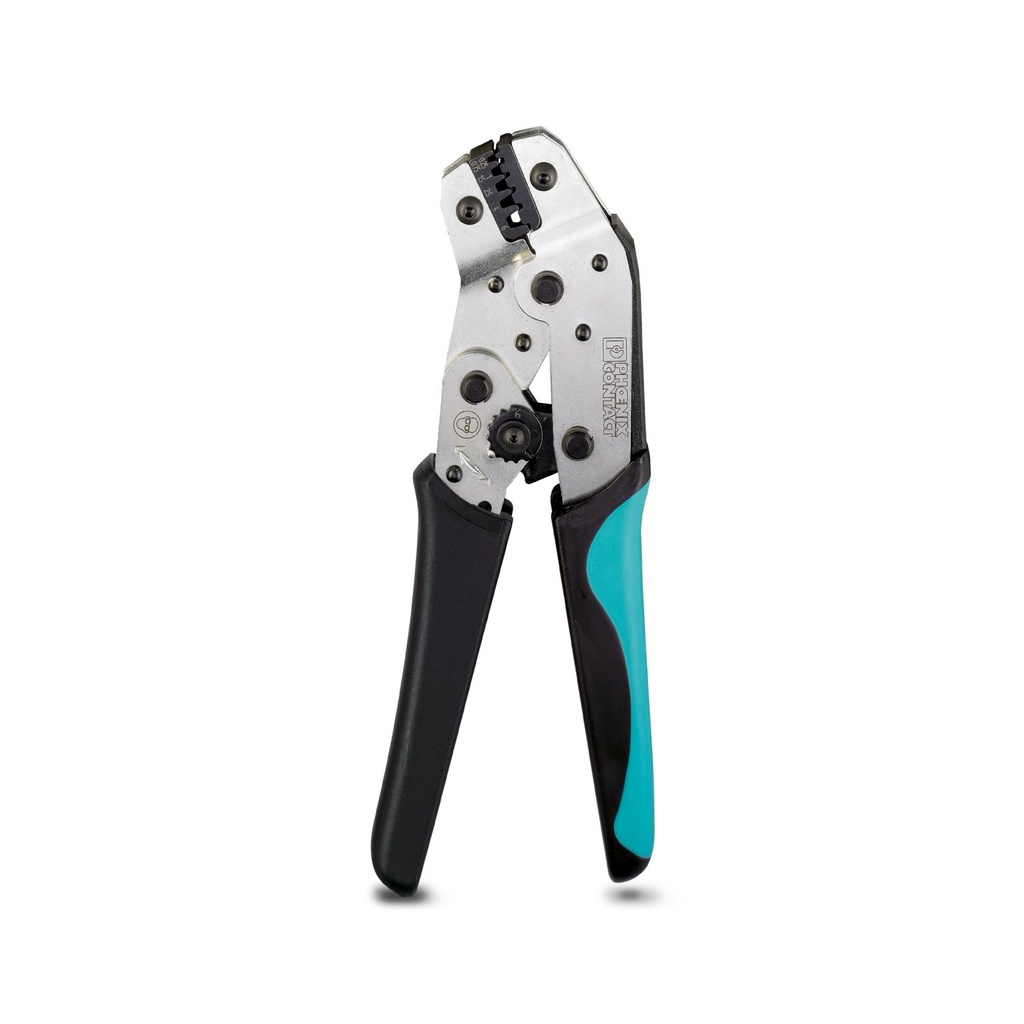

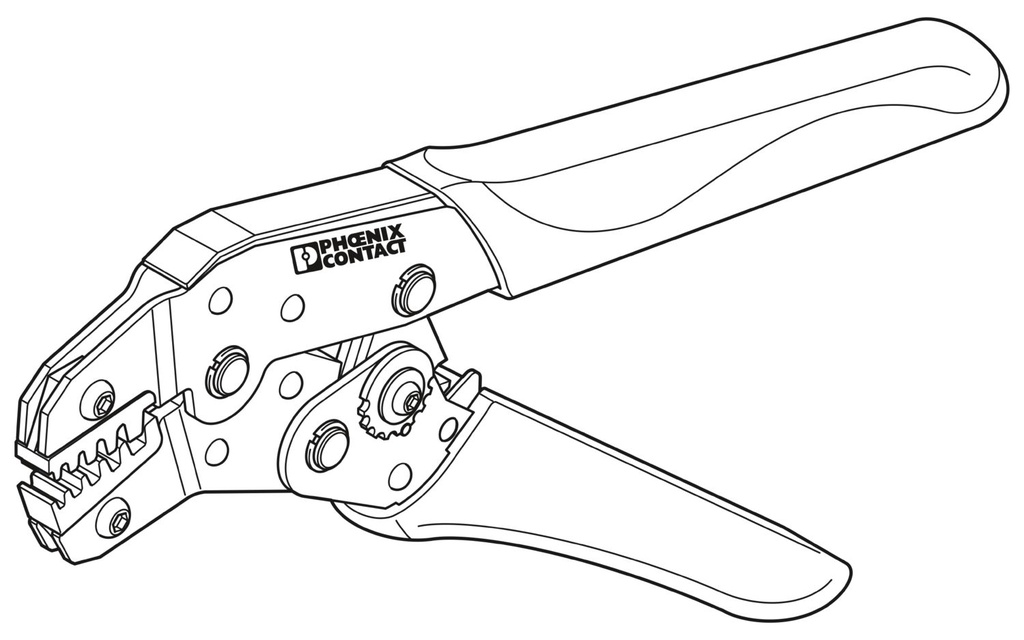

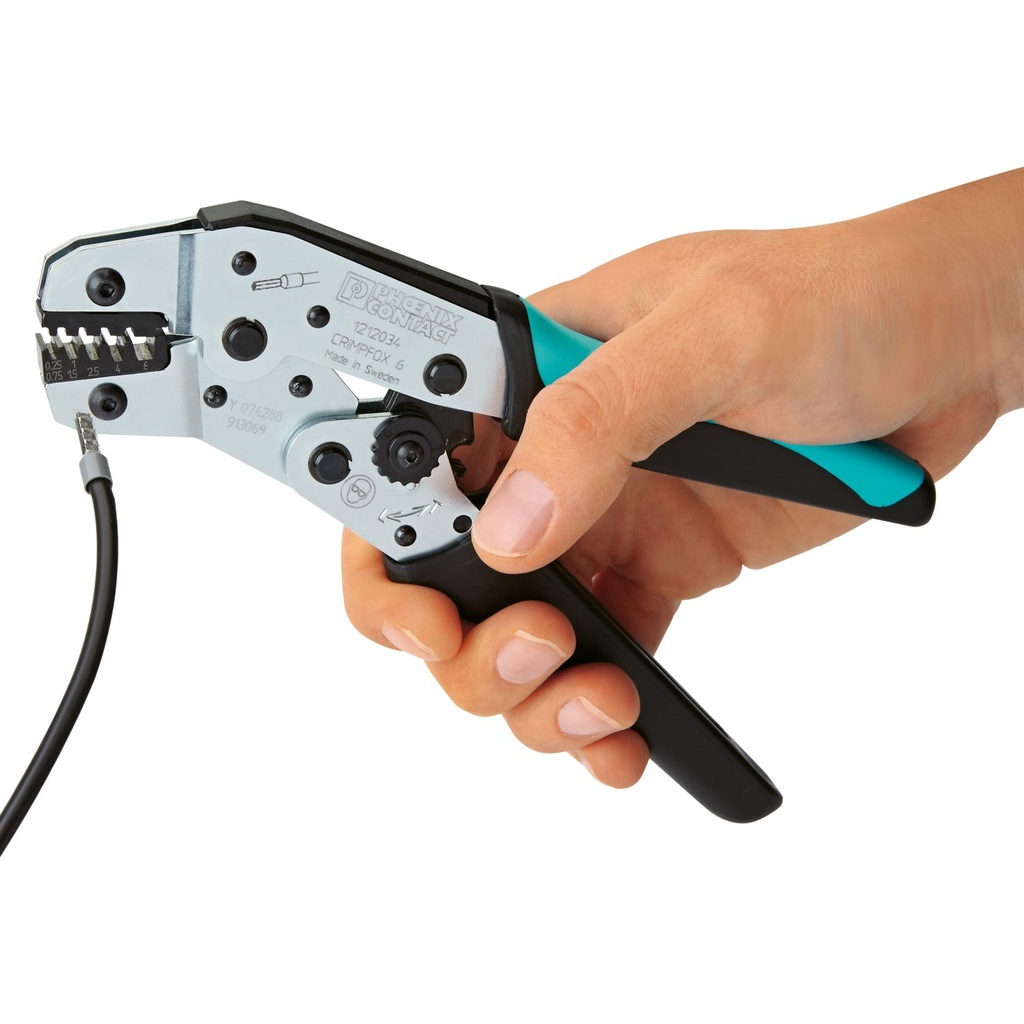

Phoenix Contact CRIMPFOX 6 - Crimping pliers 10-24 AWG
CRIMPFOX 6 - Crimping pliers
1212034
Crimping pliers, for ferrules without insulating collar according to DIN 46228 Part 1 and ferrules with insulating collar according to DIN 46228 Part 4, 0.25 mm2 ... 6.0 mm2, lateral entry, trapezoidal crimp
| Product type | Crimping tool |
| Compression | Trapezoidal crimp |
| Crimping position 1 | |
| Min. cross section | 0.25 mm² |
| Max. cross section | 0.75 mm² |
| AWG min | 24 |
| AWG max | 20 |
| Crimping position 2 | |
| Min. cross section | 1 mm² |
| Max. cross section | 1.5 mm² |
| AWG min | 18 |
| AWG max | 16 |
| Crimping position 3 | |
| Max. cross section | 2.5 mm² |
| AWG max | 14 |
| Crimping position 4 | |
| Max. cross section | 4 mm² |
| AWG max | 12 |
| Crimping position 5 | |
| Max. cross section | 6 mm² |
| AWG max | 10 |
| Conductor connection | |
| Cross section range, metric | 0.25 mm² ... 6 mm² |
| Cross section range AWG | 24 ... 10 |
